KBRN, Samarinda : Dalam era modern ini, listrik telah menjadi bagian tak terpisahkan dari kehidupan sehari-hari. Namun, penggunaan listrik juga membawa risiko bahaya, seperti sengatan listrik dan kebakaran listrik. Oleh karena itu, penting untuk memiliki perangkat yang dapat melindungi dari bahaya listrik, seperti ELCB (Earth Leakage Circuit Breaker).

ELCB adalah perangkat yang dirancang untuk mendeteksi kebocoran arus listrik ke tanah dan memutuskan sirkuit jika terjadi kebocoran. Dengan demikian, ELCB dapat meningkatkan keselamatan listrik di rumah dan mengurangi risiko bahaya listrik.

Mengutip laman resmi Listrik-praktis.com ELCB adalah singkatan dari Earth Leakage Circuit Breaker atau sering disebut gawai proteksi arus sisa (GPAS), Peralatan ini bekerja memproteksi instalasi listrik yang langsung memutus arus listrik saat terjadi kebocoran arus listrik dan langsung dialirkan ke grounding atau tanah,dan yang terpenting ELCB dapat memutuskan arus listrik saat terjadi kontak antara listrik dan tubuh manusia yang bersentuhan dengan ground.

ELCB ini memiliki sebuah transformator arus dengan inti berbentuk gelang, inti ini mengelilingi semua penghantar power ke beban atau peralatan yang diamankan, termasuk penghantar netral, ini berlaku untuk semua sambungan satu-phasa, sambungan tiga-phasa tanpa netral maupun sambungan tiga-phasa dengan netral.

Dalam keadaan normal, jumlah arus yang dilingkari oleh inti trafo adalah sama dengan nol karena besaran arus L dan N saat normal tersebut mempunyai nilainya sama tetapi memiliki perbedaan dalam hal vektor arus yaitu arah arus yang saling berlawanan antara L dan N yang terbaca pada ELCB ini, sehingga resultan arus yang terjadi antara L dan N tersebut akan terbaca 0 Amper. Jika terjadi arus bocor ketanah, misalkan 0,4 ampere, maka keadaan seimbang ini akan terganggu, karena itu dalam inti trafo akan timbul medan magnet yang membangkitkan suatu tegangan dalam kumparan sekunder, Arus defferntial terkecil yang masih menyebabkan kontak langsung bekerja disebut arus jatuh nominal (If) dari kontak. Kontak ini desain untuk suatu arus jatuh nominal dengan besaran tertentu.

Jika terjadi perbedaan antara arus fase dan arus netral, maka itu menandakan adanya arus bocor ke tanah. Arus bocor dapat disebabkan oleh kegagalan isolasi atau kontak langsung antara fase dan ground. Ketidakseimbangan arus akan menyebabkan fluks magnet pada toroida, yang merupakan komponen utama ELCB. Fluks magnet pada toroida akan membangkitkan tegangan pada sekunder toroida, yang berfungsi untuk menggerakkan relai pemutus. Relai pemutus akan menggerakkan mekanisme kontak, sehingga kontak utama ELCB akan memutuskan hubungan dengan peralatan listrik.

Sistem pentanahan yang baik dapat mengalirkan arus bocor ke tanah dengan cepat dan aman, sehingga dapat mencegah bahaya listrik. Nilai tahanan pentanahan yang kecil dapat memastikan bahwa arus bocor Pentanahan yang baik dapat mengamankan peralatan listrik jika terjadi kebocoran arus pada body peralatan. ELCB dapat mengamankan sirkuit listrik jika terjadi kebocoran arus, namun jika ELCB gagal, maka pentanahan yang baik dapat membantu mengalirkan arus listrik yang berbahaya ke tanah. Pentingnya grounding pada body peralatan karena Grounding pada body peralatan listrik yang berpotensi terjadinya kebocoran arus dapat membantu mencegah bahaya listrik jika peralatan tersebut tersentuh manusia.

ELCB memiliki tombol reset atau tes yang berfungsi untuk memastikan bahwa ELCB bekerja dengan baik dan dapat mendeteksi arus bocor. Ketika tombol reset atau tes dioperasikan, maka ELCB akan mensimulasikan adanya arus bocor dengan cara mengalirkan arus yang tidak melalui inti trafo arus. Simulasi arus bocor akan menyebabkan perbedaan arus antara fase (L) dan netral (N) yang terbaca oleh ELCB, sehingga ELCB akan mendeteksi adanya arus bocor. Jika ELCB mendeteksi adanya arus bocor, maka ELCB akan memutus kontaknya untuk mengamankan sirkuit listrik. Sehingga tombol reset atau tes pada ELCB berfungsi untuk memastikan bahwa ELCB dapat bekerja dengan baik dan mendeteksi arus bocor secara akurat. Ini penting untuk memastikan keselamatan listrik dan mencegah bahaya listrik.

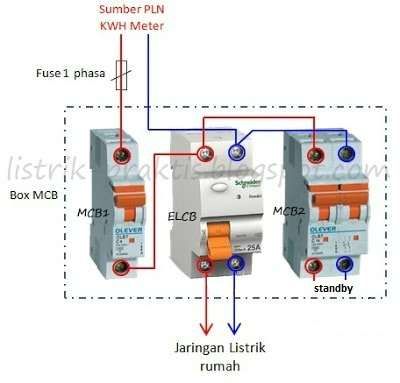

Fuse berfungsi memproteksi hubung singkat, dan ELCB sendiri sebagai proteksi arus bocor. Tetapi jika sistem anda tidak memungkinkan adanya proteksi -proteksi tersebut secara lengkap sebenarnya tidak akan mempengaruhi kinerja ELCB, tetapi kehandalan proteksi sistem secara keseluruhan untuk rumah anda kurang terjamin.Jika anda selesai instalasi ELCB tersebut pastikan ELCB berfungsi dengan baik dengan simulasi arus bocor menggunakan tombol tes / reset. Ketika tombol tes / reset tersebut ditekan maka ELCB harus dengan cepat memutus kontaknya.
