KBRN, Kupang : Transistor merupakan komponen elektronik yang sangat penting dalam rangkaian elektronik. Terdapat dua jenis transistor yang umum digunakan, yaitu PNP dan NPN. Mengukur transistor dengan benar sangat penting untuk memastikan kinerjanya yang optimal.

Dalam artikel ini, kita akan membahas langkah-langkah untuk mengukur transistor PNP dan NPN secara tepat. Langkah pertama dalam mengukur transistor adalah menyiapkan multimeter.

Pastikan multimeter Anda dalam keadaan baik dan diatur pada mode pengukuran dioda. Untuk transistor NPN, identifikasi kaki-kaki transistor, yaitu basis (B), kolektor (C), dan emitor (E). Umumnya, pada transistor NPN, arus akan mengalir dari kolektor ke emitor ketika basis diberi sinyal positif.

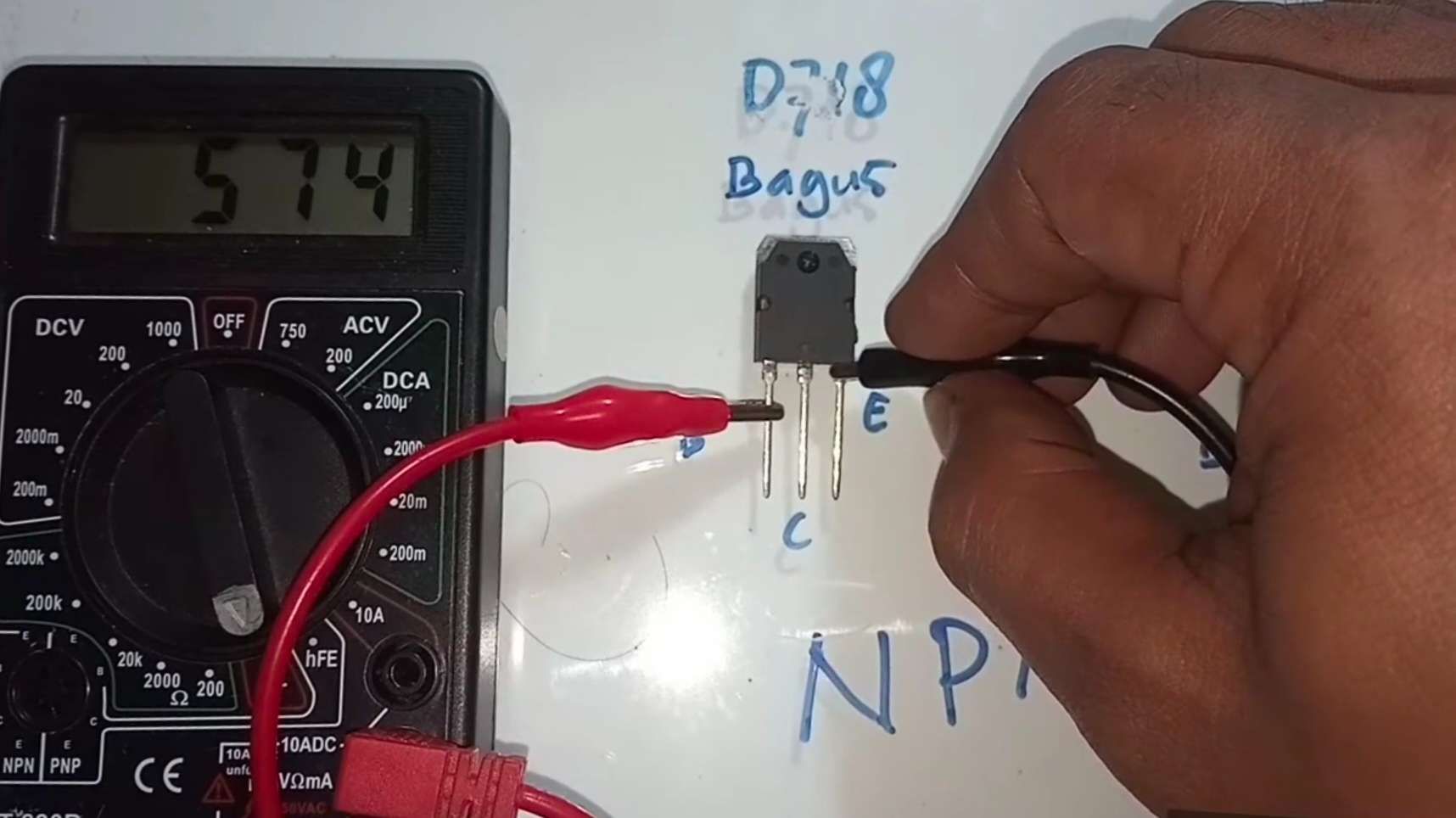

Selanjutnya, untuk mengukur transistor NPN, sambungkan probe positif multimeter ke kaki basis dan probe negatif ke kaki emitor. Anda harus melihat angka tertentu yang menunjukkan bahwa transistor berfungsi.

Kemudian, probe positif tetap di basis dan sambungkan probe negatif ke kolektor anda juga harus melihat angka yang hampir sama dengan saat probe negatif di kaki emitor. Jika Anda mendapatkan pembacaan yang sesuai atau hampir sama berarti transistor NPN dalam kondisi baik.

Transistor NPN juga kondisi baik, apabila kaki basis di beri probe negatif maka probe positif di kaki colektor dan emitor tidak boleh menujukan angka, serta Jika probe postif dan negatif di ukur bolak balik di kaki emitor dan kolektor juga tidak boleh menunjukan angka tertentu

Setelah itu, mari kita beralih ke pengukuran transistor PNP. Prosesnya hampir sama, tetapi polaritas probe multimeter harus dibalik.

Sambungkan probe negatif ke kaki basis dan probe positif ke kaki emitor untuk mengukur. Pembacaan yang diperoleh harus menunjukkan bahwa transistor berfungsi dengan baik dan menunjukan angka yang hampir sama apabila kaki probe positif di pindahkan ke kaki kolektor.

Lanjutkan dengan menghubungkan probe negatif ke kolektor dan positif ke emitor untuk melakukan pengukuran kedua, hasil yang di dapat harus tidak menunjukan angka.

Jika kedua jenis transistor menunjukkan pembacaan yang baik sesuai dengan spesifikasi pabrik, maka transistor tersebut dapat dianggap berfungsi dengan baik. Namun, jika pengukuran tidak sesuai, transistor mungkin rusak dan perlu diganti.

Pengukuran ini penting dalam mendiagnosis masalah pada rangkaian elektronik. Kesimpulannya, mengukur transistor PNP dan NPN dapat dilakukan dengan menggunakan multi meter dengan langkah-langkah yang sederhana.

Memahami cara kerja dan pengukuran transistor akan membantu teknisi dan hobiis elektronik dalam memastikan rangkaian berfungsi dengan optimal. Dengan pengukuran yang tepat, Anda dapat mengidentifikasi komponen yang bermasalah dan memperbaiki rangkaian dengan efisien. (AN)
