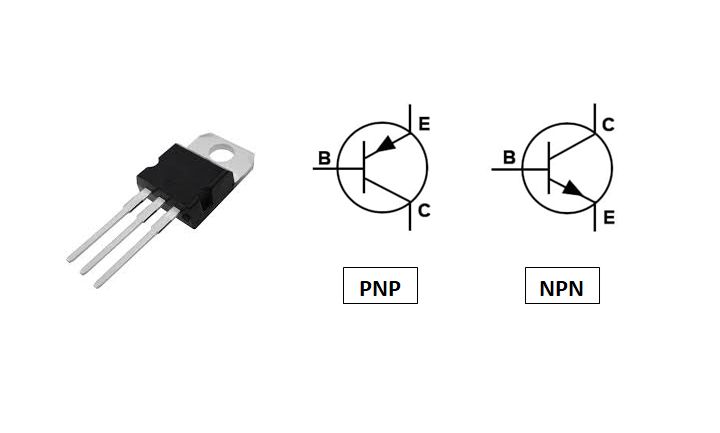

Memahami Transistor PNP dan NPN

KBRN, Batam : Transistor, salah satu komponen dasar dalam elektronik, datang dalam dua tipe utama: PNP dan NPN. Kedua jenis transistor ini memainkan peran penting dalam sirkuit elektronik, dan pemahaman tentang cara kerjanya dapat membantu dalam merancang dan memecahkan masalah dalam perangkat elektronik.

1. Transistor PNP

Prinsip Kerja: Transistor PNP memiliki struktur yang mirip dengan NPN, tetapi dengan lapisan semikonduktor tipe P (positif) di bagian luar dan tipe N (negatif) di tengah. Arus mengalir dari emitor ke kolektor ketika ada arus kecil yang mengalir ke basis.

Karakteristik:

- Kolektor (C) : Terminal di mana arus utama keluar.

- Basis (B) : Terminal yang mengontrol transistor. Arus kecil yang masuk ke basis mengontrol arus besar antara emitor dan kolektor.

- Emitor (E) : Terminal di mana arus utama masuk.

Cara Kerja: Ketika arus kecil mengalir dari basis ke emitor, transistor PNP "membuka" dan memungkinkan arus yang lebih besar mengalir dari emitor ke kolektor. Transistor PNP biasanya digunakan dalam konfigurasi di mana sinyal atau daya perlu ditarik ke ground atau potensial rendah.

Aplikasi Umum:

- Penguat sinyal dalam sirkuit analog.

- Sirkuit switching di mana arus harus dikendalikan dari positif ke ground.

- Komponen dalam rangkaian push-pull untuk penguatan daya.

2. Transistor NPN

Prinsip Kerja: Transistor NPN adalah jenis transistor yang terdiri dari dua lapisan semikonduktor tipe N (negatif) dan satu lapisan tipe P (positif) di antara keduanya. Struktur ini memungkinkan arus mengalir dari kolektor ke emitor ketika ada arus kecil yang mengalir ke basis.

Karakteristik:

- Kolektor (C) : Terminal di mana arus utama masuk.

- Basis (B) : Terminal yang mengontrol transistor. Arus kecil yang masuk ke basis mengontrol arus besar antara kolektor dan emitor.

- Emitor (E) : Terminal di mana arus utama keluar.

Cara Kerja: Ketika arus kecil mengalir dari basis ke emitor, transistor NPN "membuka" dan memungkinkan arus yang lebih besar mengalir dari kolektor ke emitor. Ini membuat transistor NPN ideal untuk aplikasi switching dan penguatan sinyal.

Aplikasi Umum:

- Amplifier audio dan sinyal.

- Sirkuit switching.

- Penguat transistor dalam perangkat analog dan digital.

Perbedaan Utama:

- Polaritas Arus: Transistor PNP mengalirkan arus dari emitor ke kolektor ketika basis diberi arus negatif, sedangkan transistor NPN mengalirkan arus dari kolektor ke emitor ketika basis diberi arus positif.

- Koneksi Basis:PNP biasanya digunakan dengan basis terhubung ke tegangan negatif relatif terhadap emitor, sementara NPN digunakan dengan basis terhubung ke tegangan positif relatif terhadap emitor.

Transistor PNP dan NPN adalah komponen esensial dalam desain elektronik yang memungkinkan penguatan dan switching sinyal, pemilihan antara keduanya tergantung pada konfigurasi sirkuit dan kebutuhan aplikasi spesifik, memahami cara kerja dan perbedaan antara transistor PNP dan NPN membantu dalam merancang sirkuit yang lebih efektif dan efisien.
