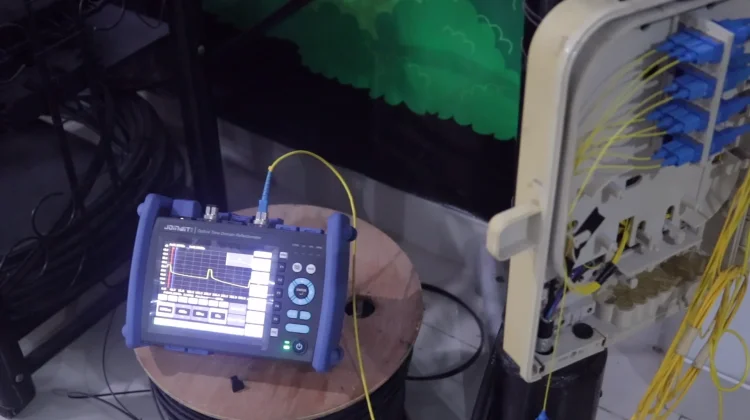

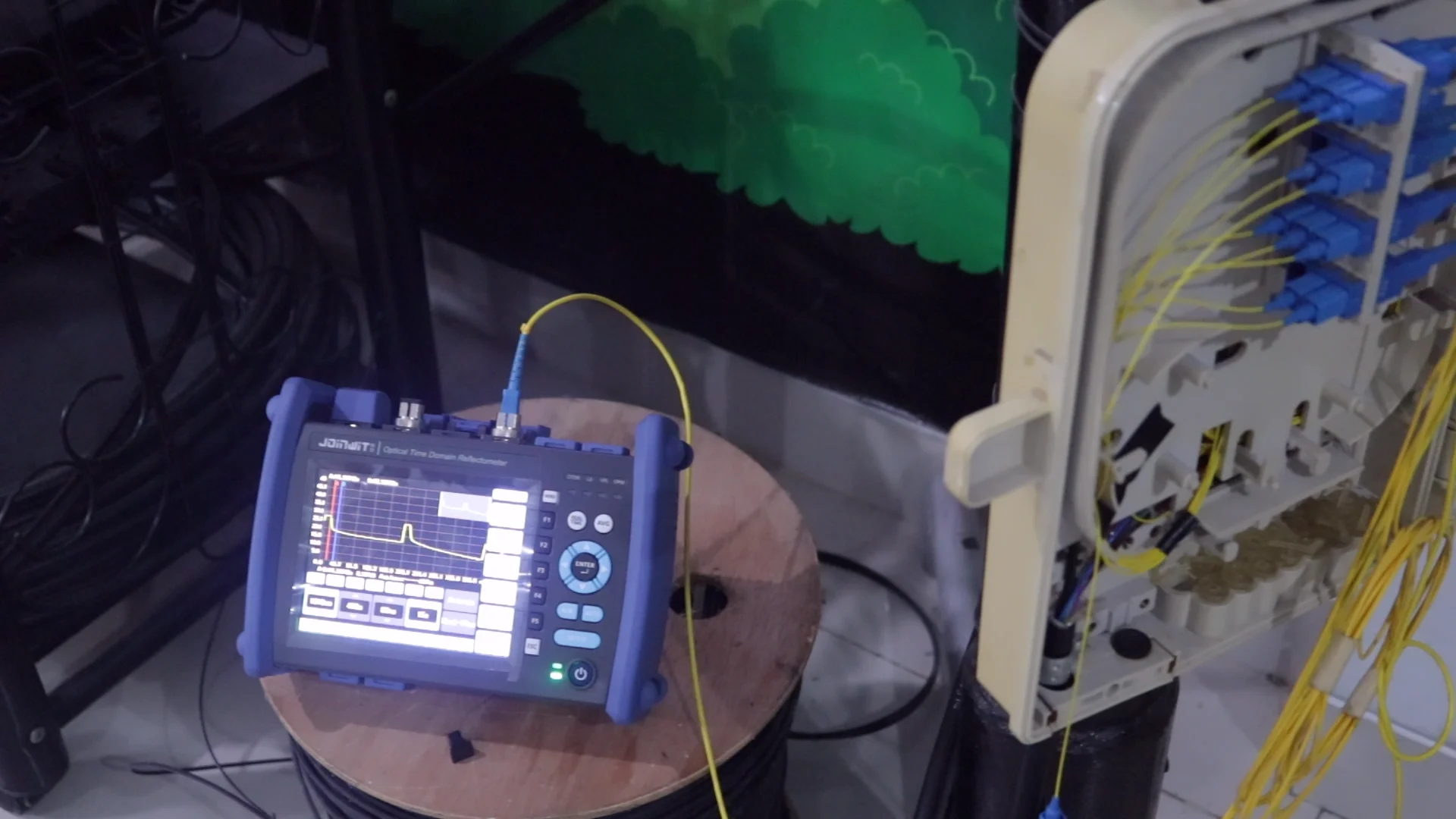

RRI.CO.ID, Banyumas – Optical Time Domain Reflectometer (OTDR) merupakan salah satu perangkat penting dalam instalasi, pengujian, dan pemeliharaan jaringan fiber optik. Perangkat ini digunakan untuk mengetahui kondisi kabel serat optik dengan cara mengirimkan pulsa cahaya ke dalam serat, kemudian menganalisis cahaya yang dipantulkan kembali. Dari hasil pengukuran tersebut, teknisi dapat memperoleh informasi mengenai panjang kabel, redaman, sambungan, konektor, hingga lokasi terjadinya gangguan pada jaringan.
Cara kerja OTDR memanfaatkan prinsip backscattering atau hamburan balik cahaya. Ketika pulsa cahaya dikirimkan melalui serat optik, sebagian kecil cahaya akan dipantulkan kembali menuju perangkat. OTDR kemudian mengolah waktu tempuh dan kekuatan cahaya yang kembali tersebut untuk menghasilkan grafik atau trace. Melalui grafik ini, teknisi dapat melihat karakteristik jaringan fiber optik secara lebih detail dan mengetahui apakah terdapat perubahan atau gangguan di sepanjang jalur kabel.
Salah satu keunggulan utama OTDR adalah kemampuannya dalam menentukan lokasi gangguan. Misalnya, ketika kabel fiber mengalami putus, tekukan berlebihan, konektor bermasalah, atau terdapat sambungan dengan redaman tinggi, kondisi tersebut dapat terlihat pada hasil pengukuran OTDR. Informasi jarak yang ditampilkan perangkat membantu teknisi memperkirakan posisi gangguan sehingga proses pencarian dan perbaikan kabel dapat dilakukan dengan lebih cepat dan tepat.
Selain untuk menemukan gangguan, OTDR juga banyak digunakan untuk memeriksa kualitas instalasi jaringan fiber optik. Setelah proses penyambungan menggunakan fusion splicer, teknisi dapat melakukan pengukuran untuk memastikan hasil sambungan memiliki redaman yang sesuai. OTDR juga dapat digunakan sebagai dokumentasi kondisi jaringan sebelum dan sesudah perbaikan. Dengan demikian, perangkat ini tidak hanya berguna ketika terjadi masalah, tetapi juga berperan dalam memastikan jaringan fiber optik bekerja secara optimal.
Bagi teknisi jaringan, memahami penggunaan OTDR merupakan keterampilan penting karena hasil pengukuran membutuhkan kemampuan membaca dan menganalisis trace dengan benar. Kesalahan dalam pengaturan seperti panjang gelombang, pulse width, range, maupun refractive index dapat memengaruhi hasil pengukuran. Oleh karena itu, penggunaan OTDR perlu dilakukan dengan prosedur yang tepat dan pemahaman dasar mengenai karakteristik fiber optik. Dengan pemanfaatan yang benar, OTDR menjadi salah satu perangkat andalan untuk menjaga keandalan, kualitas, dan performa jaringan fiber optik.
