KBRN, Purwokerto: Ada dua macam media dalam jaringan internet, yakni jaringan wireless dan kabel. Meskipun jaringan wireless semakin banyak digunakan, tetapi masih banyak yang memakai jaringan kabel. Penggunaan kabel UTP adalah salah satu contohnya, karena pertimbangan fungsi, harga dan kemudahannya.

Mengutip dari blog.rumahweb.com, UTP adalah singkatan dari Unshielded Twisted Pair. Selain berbiaya murah, pemasangan kabel UTP juga relatif mudah. Bahkan, Anda tidak perlu mengundang ahli jaringan untuk memasangnya. Jika dibandingkan dengan wifi, kabel UTP memiliki kelebihan dalam hal minimnya tingkat gangguan atau interferensi sinyal.

• Apa itu kabel UTP?

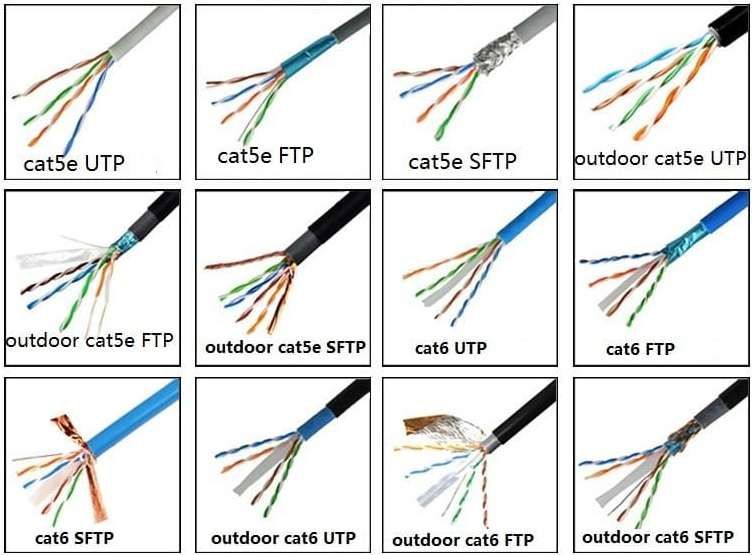

Kabel UTP (Unshielded Twisted Pair) adalah jenis kabel yang terdiri dari pasangan kawat tembaga yang diisolasi dan dijalin bersama untuk mengirimkan sinyal digital atau analog.

Kata “Unshielded” dalam UTP berarti jenis kabel jaringan ini tak punya pelindung alumunium layaknya jenis kabel twisted pair lain. Sementara kata “Twisted Pair” merupakan representasi dari bentuk kabel yang membungkus setiap kabel tembaga dengan plastik berwarna. Terdapat susunan warna yang berbeda pada setiap plastik UTP cable.

Kabel UTP adalah media jaringan internet yang memiliki 8 warna berbeda: oranye, putih oranye, hijau, putih hijau, biru, putih biru, cokelat dan putih cokelat dengan tugas serta fungsi masing-masing.

Oranye : jalur paket data.

Putih Oranye : jalur paket data.

Hijau : jalur paket data.

Putih Hijau : jalur paket data.

Biru : jalur suara.

Putih Biru : jalur paket suara.

Cokelat : konduktor tegangan DC.

Putih Cokelat : konduktor tegangan DC

• Fungsi kabel UTP


Fungsi kabel UTP adalah untuk menghubungkan komputer ke perangkat jaringan, komputer ke komputer, atau antara perangkat jaringan itu sendiri. Kabel UTP memiliki aturan khusus dalam penyusunan kabel berdasarkan penerapannya. Fungsi kabel UTP masih bisa dibagi lebih dalam lagi berdasarkan jenis dan kategorinya. Sebagai contoh, menurut jenisnya UTP cable dapat dibagi menjadi tiga: straight-through, crossover dan rollover. Sementara jika dibagi berdasarkan kategori, ada Cat 1, Cat 2, Cat 3, Cat 4, Cat 5, Cat 5e, Cat 6, Cat 6a, Cat 7.

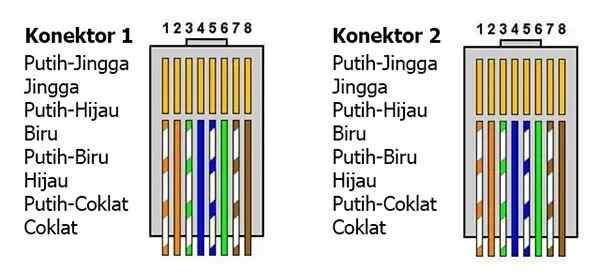

• Kabel Straight

Jenis pertama dari kabel UTP adalah tipe straight-through di mana antara ujung konektor satu dengan yang lain memiliki kesamaan aturan penyusunan. Kabel ini biasanya dipakai untuk menghubungkan dua perangkat berbeda. seperti komputer ke switch, router dengan switch/hub, dan komputer ke hub.

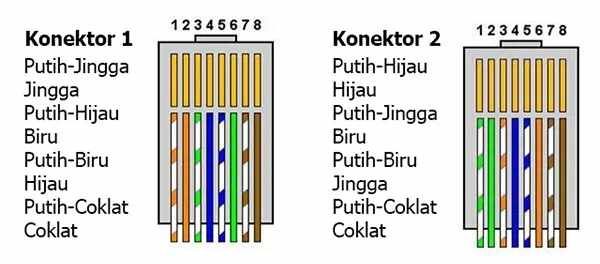

• Kabel Crossover

Tipe kedua dari kabel UTP adalah crossover, di mana antara tiap ujung konektor mempunyai aturan penyusunan yang berbeda. Kebalikan dari kabel straight-through, kabel jenis crossover dapat digunakan untuk menghubungkan dua perangkat yang sama, seperti router dengan router, komputer dengan komputer, hub dengan hub, switch dengan switch.

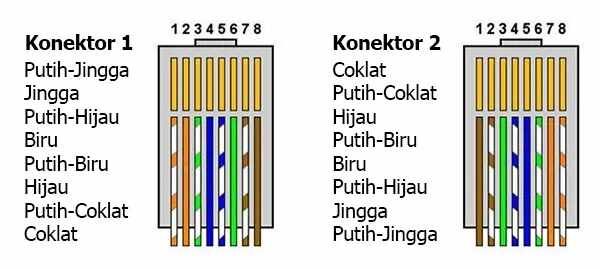

• Kabel Rollover

Model ketiga dari kabel UTP adalah rollover yang penyusunan kabelnya terbalik antara ujung konektor satu dengan ujung konektor yang lain. Hampir mirip dengan tipe straight-through, kabel jenis rollover ini juga dipakai untuk menghubungkan dua perangkat jaringan berbeda. Perbedaannya, kabel jenis rollover menghubungkan perangkat yang memiliki konsol saja, seperti switch dengan proyektor atau switch dengan printer.
