RRI.CO.ID, PEKANBARU – Petir menjadi salah satu ancaman serius bagi instalasi pemancar radio yang berada di area terbuka dan terhubung dengan sistem antena. Energi listrik dari sambaran langsung maupun tegangan lebih akibat induksi dapat merambat melalui struktur, kabel daya, saluran transmisi dan bagian logam lainnya. Karena itu, sistem grounding atau pembumian tidak sekadar berfungsi sebagai jalur pembuangan arus listrik, tetapi menjadi bagian penting dari sistem perlindungan instalasi pemancar.
Dikutip dari situs resmi International Telecommunication Union (ITU) melalui Recommendation ITU-T K.56 tentang Protection of Radio Base Stations Against Lightning Discharges menjelaskan bahwa perlindungan instalasi radio terhadap petir mencakup beberapa aspek yang saling berkaitan, antara lain earthing, bonding, sistem proteksi petir atau Lightning Protection System (LPS), serta Surge Protective Device (SPD). Rekomendasi tersebut juga menggunakan metodologi International Electrotechnical Commission (IEC) dalam menentukan tingkat perlindungan terhadap petir. Meskipun rekomendasi ditujukan untuk radio base station, prinsip perlindungan tersebut relevan sebagai referensi teknis dalam memahami proteksi instalasi radio dan perangkat pemancar.

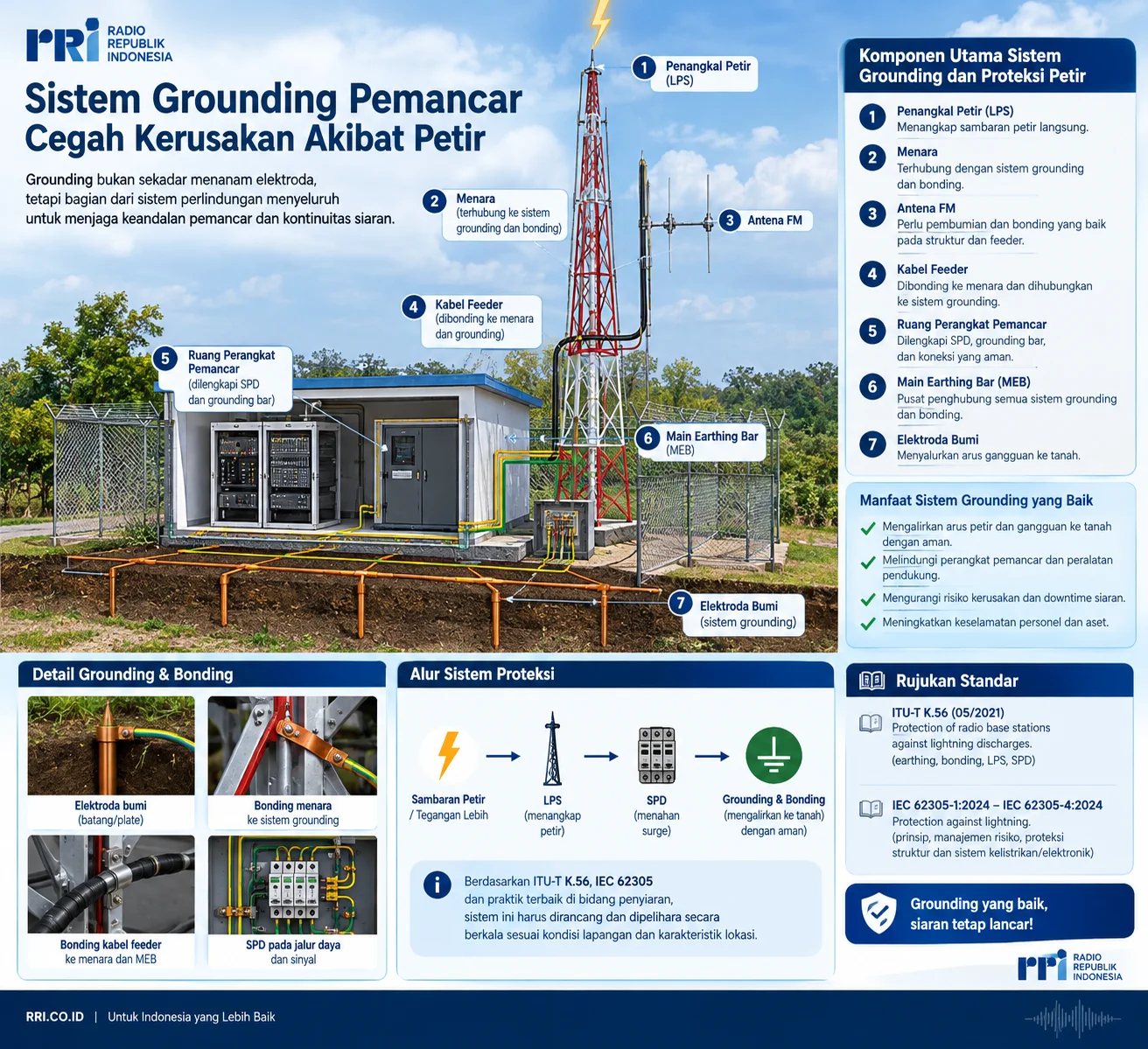

Pada sistem pemancar, grounding menyediakan jalur yang terkendali menuju bumi ketika terjadi gangguan atau arus lebih. Namun, keberadaan batang atau elektroda bumi saja belum cukup. ITU juga menekankan pentingnya bonding, yaitu menghubungkan bagian-bagian logam seperti struktur menara, feeder, cable tray, rangka perangkat dan sistem pembumian sehingga perbedaan potensial antarbagian dapat dikendalikan. Tujuannya adalah mengurangi kemungkinan munculnya tegangan berbahaya pada bagian logam serta membatasi energi gangguan yang dapat berpindah ke perangkat.
Bagian yang tidak kalah penting adalah hubungan antara menara, kabel feeder dan ruang perangkat. Kabel koaksial yang membawa sinyal RF dari pemancar menuju antena memiliki konduktor luar yang dapat menjadi jalur masuknya energi gangguan. ITU memberikan perhatian khusus terhadap bonding pada feeder cable dan feeder tray, termasuk titik sambungan dari menara menuju bangunan perangkat. Karena itu, teknisi perlu memeriksa kondisi sambungan pembumian, konduktor, bonding strap, serta kemungkinan korosi atau sambungan yang mengalami penurunan kualitas.
Perlindungan juga perlu dilengkapi SPD pada jalur yang berpotensi membawa tegangan lebih menuju perangkat. Rekomendasi tersebut juga menjelaskan bahwa koordinasi antara kemampuan perangkat menahan tegangan lebih, tingkat proteksi SPD dan karakteristik instalasi merupakan bagian penting dalam perlindungan peralatan. Dalam praktik pemeliharaan, teknisi dapat melakukan inspeksi terhadap indikator SPD, kondisi koneksi, jalur pembumian dan komponen proteksi sesuai desain instalasi serta petunjuk pabrikan. Pemeriksaan harus dilakukan dengan prosedur keselamatan yang tepat karena sistem pemancar dan instalasi proteksi petir dapat memiliki risiko listrik yang tinggi.
Dikutip dari situs resmi International Electrotechnical Commission (IEC) Standar IEC 62305 juga menjadi salah satu rujukan utama dalam perlindungan terhadap petir. IEC saat ini mencantumkan seri IEC 62305:2024 yang terdiri atas bagian mengenai prinsip umum, manajemen risiko, perlindungan struktur serta sistem kelistrikan dan elektronik di dalam struktur. Seri tersebut menempatkan perlindungan terhadap petir sebagai sebuah sistem yang mencakup penilaian risiko, sistem proteksi petir, bonding, pembumian dan perlindungan terhadap tegangan lebih. Dengan demikian, pemeriksaan grounding pemancar sebaiknya tidak hanya berfokus pada satu nilai resistansi, tetapi melihat keseluruhan sistem proteksi dan kesesuaiannya dengan desain instalasi.
Bagi teknisi siaran, pemeriksaan grounding perlu menjadi bagian dari inspeksi berkala, terutama sebelum dan selama periode cuaca dengan aktivitas petir tinggi. Kondisi elektroda bumi, sambungan konduktor, bonding menara dan feeder, jalur menuju main earthing bar, serta perangkat SPD perlu diperiksa dan dicatat sesuai prosedur. Sistem pembumian yang dirancang dan dipelihara dengan baik tidak membuat pemancar kebal terhadap petir, tetapi membantu menyediakan jalur gangguan yang terkendali dan mengurangi risiko kerusakan pada perangkat serta gangguan operasional siaran.
