RRI.CO.ID, Pekanbaru – Daya pancar pemancar radio yang besar belum tentu menghasilkan pancaran optimal jika jalur menuju antena tidak bekerja dengan baik. Di antara pemancar dan antena terdapat komponen yang sering luput dari perhatian, padahal memiliki peran penting dalam membawa energi frekuensi radio, yaitu kabel coaxial.
Kabel coaxial atau kabel koaksial menjadi salah satu bagian penting dalam sistem transmisi radio. Kabel ini berfungsi membawa sinyal frekuensi radio dari keluaran pemancar menuju sistem antena untuk kemudian dipancarkan ke ruang bebas. Karena membawa energi radio pada daya tertentu, kondisi kabel, konektor, dan sistem pemasangannya perlu diperhatikan, gangguan pada jalur transmisi dapat menyebabkan sebagian energi tidak sampai ke antena secara optimal.

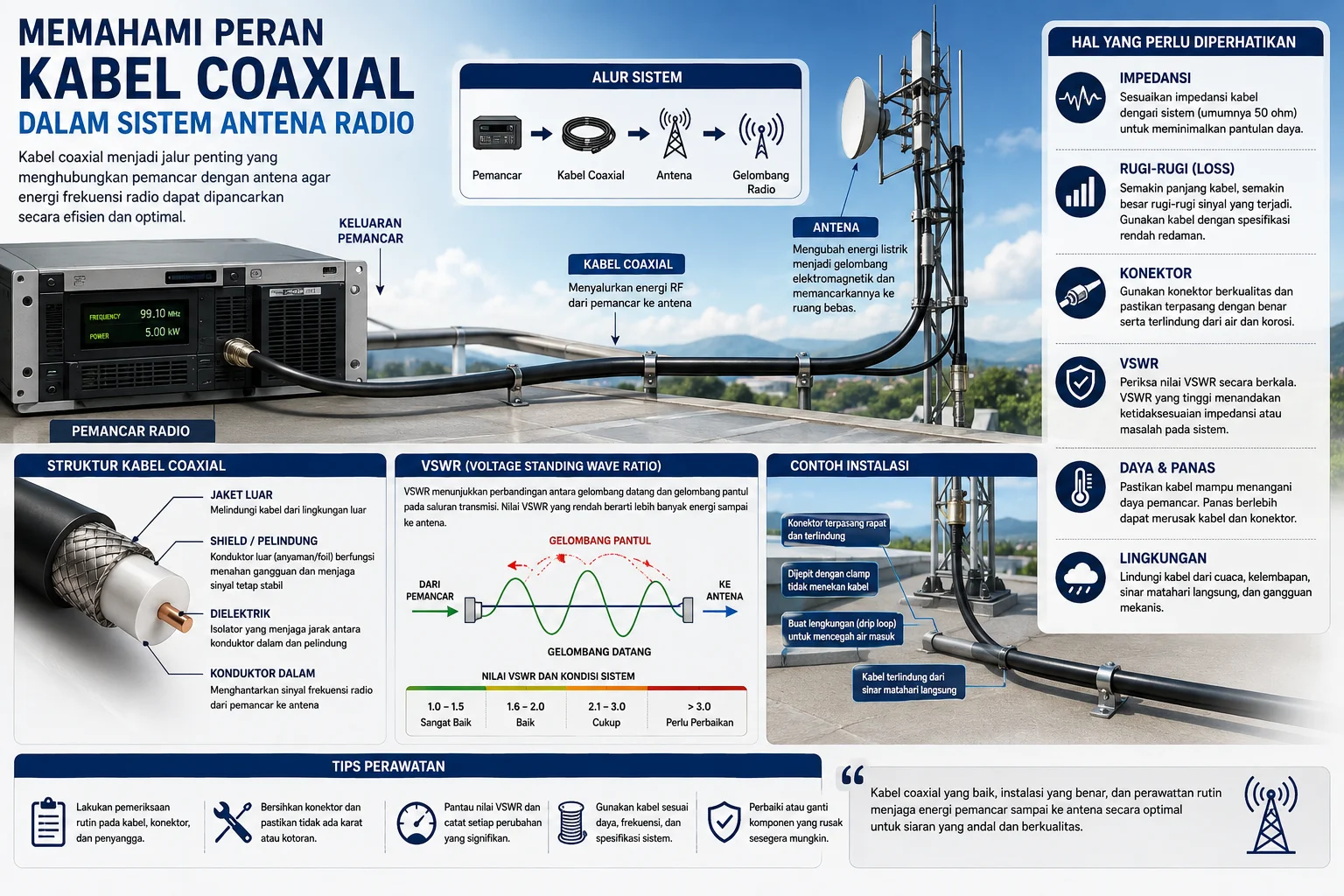

Secara sederhana, sistem pemancar radio dapat digambarkan sebagai rangkaian yang terdiri dari pemancar, saluran transmisi, dan antena. Pemancar menghasilkan sinyal radio dengan frekuensi dan daya tertentu. Sinyal tersebut kemudian dialirkan melalui kabel koaksial menuju antena.
Antena selanjutnya mengubah energi listrik frekuensi radio menjadi gelombang elektromagnetik yang merambat melalui ruang bebas. Dalam sistem ini, kabel bukan sekadar penghantar biasa. Kabel koaksial dirancang memiliki karakteristik tertentu agar dapat membawa sinyal frekuensi radio dengan impedansi yang sesuai.
Dikutip dari situs resmi National Institute of Standards and Technology (NIST) menjelaskan kabel koaksial terdiri dari konduktor bagian dalam, bahan dielektrik, konduktor luar atau pelindung, serta lapisan pelindung bagian luar. Struktur tersebut memungkinkan sinyal ditransmisikan dengan karakteristik listrik yang terkontrol.
Salah satu parameter penting dalam sistem transmisi radio adalah impedansi karakteristik. Sistem pemancar radio siaran umumnya menggunakan saluran transmisi dengan impedansi karakteristik tertentu. Ketidaksesuaian impedansi antara pemancar, kabel, dan antena dapat menyebabkan sebagian energi dipantulkan kembali menuju sumber.
Dikutip dari situs resmi International Telecommunication Union (ITU) melalui rekomendasi teknis mengenai sistem antena dan saluran transmisi membahas pentingnya karakteristik saluran transmisi dalam sistem radio serta pengaruh ketidaksesuaian impedansi terhadap sistem. Karena itu, teknisi perlu memastikan kabel dan komponen yang digunakan sesuai dengan spesifikasi sistem pemancar dan antena.
Pada sistem pemancar berdaya tinggi, kabel koaksial harus mampu membawa energi frekuensi radio sesuai kapasitasnya. Ketika daya yang dialirkan semakin besar, karakteristik fisik kabel menjadi semakin penting. Diameter konduktor, jenis bahan dielektrik, kemampuan menangani daya, sistem pendinginan, serta kondisi lingkungan dapat memengaruhi kemampuan kabel dalam bekerja.
Kabel yang mengalami kerusakan atau tidak sesuai spesifikasi dapat mengalami peningkatan rugi-rugi transmisi dan panas. Akibatnya, energi yang seharusnya diteruskan menuju antena dapat berkurang sebelum mencapai titik pancar.
Tidak semua energi yang keluar dari pemancar akan sampai ke antena. Sebagian energi dapat hilang sepanjang perjalanan melalui saluran transmisi. Kehilangan tersebut dikenal sebagai transmission loss atau rugi-rugi transmisi.
Besarnya rugi-rugi dipengaruhi oleh karakteristik kabel, panjang saluran, frekuensi operasi, kualitas konektor, serta kondisi fisik sistem. Semakin panjang jalur transmisi, perhatian terhadap rugi-rugi kabel menjadi semakin penting.
Karena itu, pemilihan kabel tidak cukup hanya berdasarkan ukuran fisiknya. Spesifikasi teknis seperti attenuation, kemampuan daya, impedansi, dan rentang frekuensi operasi perlu diperhatikan.
Kabel yang berkualitas tetap dapat mengalami masalah apabila konektor tidak terpasang dengan baik. Konektor menjadi titik pertemuan antara kabel dengan perangkat lain, seperti keluaran pemancar, transmission line, atau sistem antena.
Kontak yang kurang baik, pemasangan yang tidak sesuai, korosi, maupun masuknya air ke dalam sambungan dapat meningkatkan gangguan pada jalur transmisi. Pada instalasi luar ruangan, perlindungan terhadap kelembapan menjadi perhatian khusus. Air yang masuk ke sistem transmisi dapat memengaruhi karakteristik listrik kabel dan konektor serta mempercepat kerusakan komponen.
Salah satu parameter yang dapat digunakan untuk memeriksa kondisi sistem transmisi adalah Voltage Standing Wave Ratio (VSWR). VSWR menggambarkan tingkat ketidaksesuaian antara saluran transmisi dengan beban, dalam hal ini sistem antena. Ketika terjadi ketidaksesuaian impedansi, sebagian energi akan dipantulkan kembali menuju pemancar.
Pengukuran VSWR menjadi salah satu pemeriksaan penting dalam pemeliharaan sistem pemancar karena dapat memberikan indikasi adanya masalah pada jalur transmisi, konektor, kabel, maupun antena. Nilai VSWR yang meningkat dibandingkan kondisi normal perlu mendapat perhatian karena dapat menunjukkan perubahan karakteristik sistem.
Pemeliharaan kabel koaksial sebaiknya dilakukan secara berkala, bukan hanya ketika siaran mengalami gangguan. Pemeriksaan visual dapat dilakukan untuk melihat kondisi fisik kabel, konektor, pelindung, dan jalur pemasangan. Teknisi juga dapat memeriksa kemungkinan kerusakan akibat panas, kelembapan, tekanan mekanis, atau perubahan posisi kabel.
Untuk sistem yang memiliki parameter pemantauan, hasil pengukuran dapat dibandingkan dengan kondisi normal sebelumnya. Perubahan nilai VSWR, daya pantul, atau parameter transmisi lainnya dapat menjadi tanda awal adanya masalah. Pendekatan tersebut memungkinkan gangguan dideteksi sebelum berkembang menjadi kerusakan yang lebih serius.
Kabel koaksial tidak hanya harus memiliki spesifikasi yang tepat, tetapi juga perlu dipasang dengan metode yang sesuai. Tekukan yang terlalu tajam, tekanan mekanis, sambungan yang tidak terlindungi, atau pemasangan yang membuat kabel menerima beban berlebihan dapat memengaruhi kondisi fisiknya. Pada sistem transmisi tertentu, produsen bahkan menetapkan batas radius tekukan minimum yang harus dipatuhi selama instalasi. Karena itu, dokumentasi pemasangan dan spesifikasi dari produsen perlu menjadi acuan ketika melakukan pekerjaan instalasi maupun pemeliharaan.
Sistem antena tidak hanya bergantung pada kualitas pemancar. Energi radio harus melewati seluruh jalur transmisi sebelum akhirnya dipancarkan oleh antena. Kabel koaksial, konektor, feeder, dan antena membentuk satu kesatuan sistem.
Gangguan pada salah satu bagian dapat memengaruhi kinerja keseluruhan sistem. Bagi operasional penyiaran, pemeriksaan jalur transmisi secara berkala menjadi bagian penting dalam menjaga keandalan perangkat pemancar. Kabel yang terlihat sederhana ternyata memiliki tugas besar: membawa energi radio dari pemancar hingga ke antena.
Dengan pemilihan spesifikasi yang tepat, instalasi yang benar, pemeriksaan berkala, serta pemantauan parameter transmisi, jalur antara pemancar dan antena dapat dipertahankan dalam kondisi optimal. Pada akhirnya, kualitas pancaran radio tidak hanya ditentukan oleh seberapa kuat pemancarnya, tetapi juga oleh seberapa baik energi tersebut disalurkan hingga mencapai antena.
